伺服压力机是由伺服电机驱动和控制的压力机，伺服电机能快速、灵活地控制压力机的冲压过程，压力机在冲压过程中关键的参数是压力和压头的位移量，然而，现有的伺服压力机没有在整个冲压过程中监控压力和位移之间关系的装置或手段，即缺乏对整个冲压过程的定量监控，使得加工过程中的压力位移关系是否正常以及整个加工过程是否正常都无法判断。

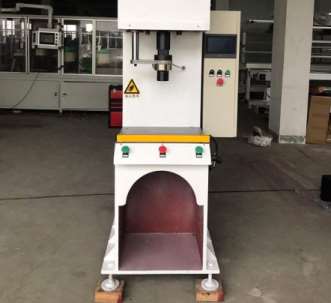

　　伺服压力机包括压力机的安装平台，在安装平台的中心设置压力机座，在压力机底座的两侧对称分布一对立柱，立柱的下端固定在上方的安装平台上横梁架设在压脚上方，活动梁的两端分别套在两侧立柱上，活动梁的下端面固定有压头;活动梁上端为框架形状，连接支架在活动梁上方设有顶梁。

　　顶梁固定在两个立柱的上端，横梁上端装有压紧装置，压合装置由固定在外周侧的伺服电机驱动，压紧装置的压杆向下伸入连接支架内，连接支架内设有压力传感器。

　　压力传感器固定在活动梁的上端面上，位于压杆正下方;在活动梁与安装平台之间设有位移传感器，位移传感器位于压合座旁边，本实用新型设有压力传感器和位移传感器，然后安装外部工业计算机系统，压力传感器和位移传感器通过数据线连接。
