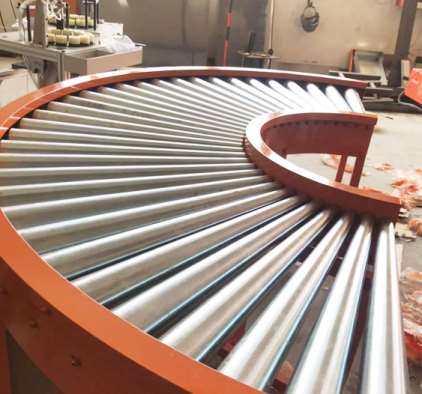

转弯机机架上装有缸体和风扇皮带，滚筒机构包括滚筒和电机安装在机架上，滚筒轴为锥形结构，机架上部装有弧形板和弧形板，辊轴轴承通过传动连接两端分别设置在外弧板和外弧板上。

　　对应于轴承，辊子轴包括主动辊子组和从动辊子，主动辊子通过传动链带动辊子转动，风扇皮带在主动辊子组的两侧，在辊子轴和从动辊子轴上，风扇皮带的外圈设有张力导向机构，用于限制风扇皮带跑偏。

　　张紧导向机构包括滑轮导轨和轴承滑轮，滑轮导轨固定在弧形外板上，轴承滑轮在扇形输送带外圈边缘等距，轴承滑轮与滑轮导轨外表面紧密接触滑动。

　　输送平稳，改变输送带输送方向时的相对运动避免了对输送物料的损坏，减少了输送带的摩擦，延长了输送带的使用寿命，噪音低，结构简单，维护方便。
